SS-5
温風タイプペレットストーブ

SS-5

264,000円（税抜240,000円　消費税24,000円）

やさしい温風と輻射熱が、
すばやく“炎のあったかい”を届けます。

温風と輻射熱の放射により、温度ムラが少ない快適な空間を作ります。
やさしい温風が熱をむだなく前面から放出するため、ストーブの上部や側面は熱くなりません。
炉内の熱交換パイプが温まると温風が出始めるので、お部屋をすばやく暖めます。
ペレットの裾野を広げるため、ラインナップの中でも最安値の価格で皆様へご提供いたします。

暖房タイプ：温風タイプ
サイズ：約W480×D540(排気口除く)×H770(mm)
暖房めやす：20畳～^※1
暖房出力：最小1.9kW～最大6.6kW^※1
燃料タンク容量：12kg
連続燃焼時間（10kg袋）：約6～15時間^※2

※1 住宅の気密性・構造によって変動します。
※2 燃料によって変動します

いつの時代も愛される無骨なデザイン。
やさしい温風がお部屋全体を暖めます。

今なお多くの皆様に愛されている温風タイプSS-1の能力をそのまま引継ぎ、シックな黒のフォルムでお部屋の雰囲気にメリハリを与える1台です。
SS-5のやさしい温風と遠赤外線の輻射熱が、お部屋をすばやく温度ムラなく暖めます。
寒い季節、SS-5が外出から帰ってきた皆様を暖かく迎えます。

SS-5 の特徴

前面以外には熱を逃がさない2層構造。

燃焼炉・外層2層構造により、温風と遠赤外線の輻射熱が放射されるストーブ前面以外には熱を逃がすことなく、ストーブ本体上部や側面は熱くなりませんのでストーブ本体の背面・側面、脚もとの防火工事は不要です。
設置場所の制約が少ない安全なストーブで、温度ムラの極めて少ない快適な空間を作り出します。

煙管熱交換システムで高い暖房能力を実現。

ペレットの炎は8本の熱交換パイプを通って排気されます。
この熱交換パイプのまわりにお部屋から取り入れた空気を循環させることで熱交換させて、お部屋へ暖かな温風を届けます。
外に逃がす熱を最小限に抑え、放射する熱を最大限に活かしたこの燃焼設計は、驚くほどの暖房能力を発揮します。
高い暖房能力を維持するため、8本の熱交換パイプ内部のススを定期的にお掃除していただく必要があります。

純正ストーブガード（オプション）をご用意。

ストーブ本体上部や側面は熱くはなりませんが、前面の鋳物の扉とガラスは大変高温になります。小さなお子様が触ってしまわないか心配、ペットが触れてしまったら・・・。そんな方へ、SSシリーズでは最も熱くなる前面を覆うストーブガードをオプション品としてご用意しています。
本体に取り付けマグネットによる開閉可能式のストーブガードは、本体ご購入後の後付けも可能です。

本体外装

前面扉部分以外は、電気亜鉛メッキ鋼板を採用。ハンマートーンブラック塗装を施し、シックに仕上げました。

燃料タンク

燃料タンクには約12kgのペレット燃料を投入できます。最大火力燃焼で約7時間分です。

天面吸気口アミ

温風ファンでお部屋の空気を取り込み炉内の熱を受け取りお部屋に温風として戻します。

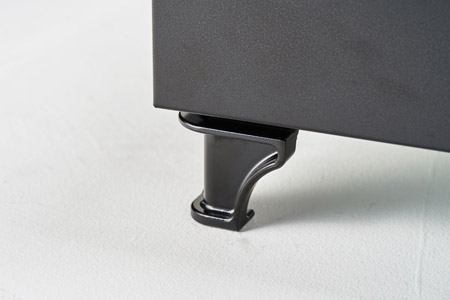

ベース板・脚

脚先まで熱のいかない構造なので、床に耐火炉台を敷くなどの工事は必要ありません。

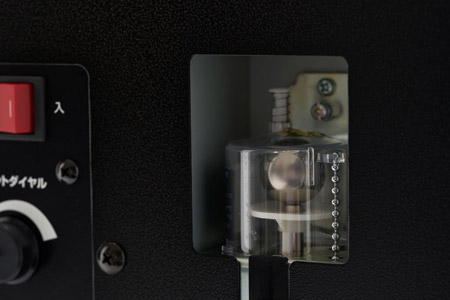

感震自動消火装置

銀色の玉が落ちることで燃焼炉内へのペレット燃料の供給を停止します。

操作盤

シンプルなボリュームラベルでペレット供給量をダイヤルで調整します。

側面吸気口アミ（左右）

温風ファンでお部屋の空気を取り込み炉内の熱を受け取りお部屋に温風として戻します。

給排気筒接続口

給排気筒は二重排気筒を採用。内管は排気ガスがとおり外に排出され、外管は外から取り入れた酸素がとおり炉内に入ります。

扉用ガラスロープ

燃焼炉内の気密を維持するため、扉にはガスケットロープを貼り付けています。ご使用状況によっては交換が必要です。

扉ハンドル

燃焼中はしっかりロック。
新品でお使いの場合は少し閉めにくいですが、徐々になじんできます。

燃焼炉

燃焼炉内には、耐火レンガを採用し高い蓄熱性能を発揮します。

給気パイプ

給気レバーにより調整された酸素の通り道。燃焼中のペレットに酸素を与えます。お手入れの際は給気パイプにブラシなどを通さないでください。

燃焼ポット（内・外）

薪ストーブのように自然なゆらめきを演出します。ガラスに空気を沿わせ、長く炎を楽しめます。

warmArtsロゴプレート

真鍮のwarmArtsオリジナルロゴプレートで、無骨でシックなデザインにアクセントを。

灰受け

本体から取り外しが容易なハンドル付き。ご使用状況に応じて燃焼灰を捨ててください。

熱交換パイプ（8本）

高い暖房能力を維持するため、熱交換パイプの定期的な清掃が必要です。炉内上部のパイプ入り口から専用ブラシを使って清掃ください。

SS-5 外観寸法図

SS-5 仕様

使用燃料
ペレット種類	木質ペレット（バークは除く、6～7mm対応）
サイズ
外形寸法	約W480×D540（排気口除く）×H770（mm）
設置寸法	－
重量	約87kg （配送時は分割し、最大62kg）
構造
給排気方式	強制給排気方式（FF）
構造	燃焼炉・外層2層構造（扉以外の外側は熱くなりません）
熱交換方式	煙管熱交換方式（月１～２回の清掃が必要です）
蓄熱方式	燃焼炉内面に耐火レンガを組込み、高い蓄熱性能
燃料タンク容量※1	12kg （最大燃焼で約７時間分）
暖房能力 ※1 ※2
暖房目安	20畳～ ※暖房面積は建築条件により変わります。
燃料投入量	約0.5～1.7kg/h （無段階調節・10kg袋で約6～15時間）
最大時熱量	6,698kcal/h（低位）
最大時暖房出力	6.6kW
最小時熱量	1,970kcal/h（低位）
最小時暖房出力	1.9kW
計算	※熱量（消費カロリー）は全木ペレットの低位発熱量　3,940kcal/kgで計算 ※暖房出力は熱量×燃焼効率（85％）で算出
操作方法
点火方式	手動点火（点火作業は1～2分）
温度調節	ペレットダイヤルにて、ペレット投入量を調整（無段階調節）
電力
電源	AC 100V 50Hz・60Hz（電源コード長2m）
消費電力	70W
運転音 ※3
前方1m	48dB程度
安全装置
感震装置	手動復帰式感震自動消火装置（燃料停止）搭載
過熱検知	異常過熱センサー搭載（異常過熱時にペレット供給停止・警報ブザー）
過電流	ヒューズ 5A 2本
消火制御	主電源切断後、排気ファンはタイマーで自動運転
メンテナンス
灰除去	灰受けを１週間に１回程度（毎日８時間燃焼）
熱交換パイプ掃除	付属のバネブラシで月１～２回（15分程度/１回）
吸気口掃除	天面、側面吸気口のホコリを吸い取る
排気管掃除	シーズン終了後、集塵機で灰・ススの吸い取り
メーカー（販売店）メンテナンス	使用頻度にもよりますが、目安として１～２年に１回、販売店によるメンテナンスをお勧めします。公共施設等の場合、販売店による年１回のシーズンメンテナンスが必要。
設置
使用配管	FF2重管（外径φ110mm・内径φ75mm）
炉台	不要（汚れ防止用オプションあり）
離隔距離
上	60cm（自社基準）
前	100cm（自社基準）
右横	30cm（自社基準）
左横	30cm（自社基準）
